AD-4型
外面ジャバラ構造により柔軟性を実現、エアー用途で幅広い分野で活躍している
デリバリーホースです。
口径φ350以上の大口径、収縮梱包（約1/4）を実現した製品です。
機能・特長
軽量・柔軟
伸縮性
左巻き
標準仕様および性能

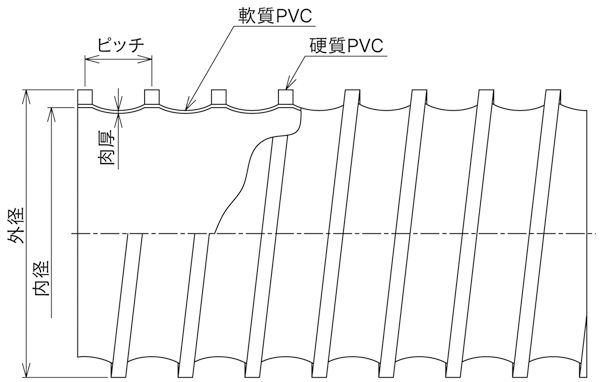

| 呼び | 内径 (mm) | 外径 (mm) | 肉厚 (mm) | ピッチ (mm) | 標準質量 (g/m) | 許容圧力 常温 (MPa) | 耐負圧力 常温 (MPa) | 許容曲げ半径 常温 (mm) | 定尺 (m) |
|---|---|---|---|---|---|---|---|---|---|
| 350 | 359.0 | 378.5 | 1.5 | 49.0 | 3,900 | 0.02 | -0.007 | 350 | 10 |
| 400 | 410.0 | 431.0 | 1.5 | 49.0 | 4,500 | 0.02 | -0.007 | 420 | 10 |
| 500 | 512.0 | 532.0 | 1.5 | 49.0 | 6,000 | 0.02 | -0.005 | 560 | 10 |
/
※1.使用温度範囲は、-10〜50℃を目安にしてください（連続使用の場合は40℃以下としてください）。
