AD-2型
外面ジャバラ構造により柔軟性を実現、エアー用途で幅広い分野で活躍している
デリバリーホースです。
機能・特長
軽量・柔軟
カットマーク付
左巻き
標準仕様および性能

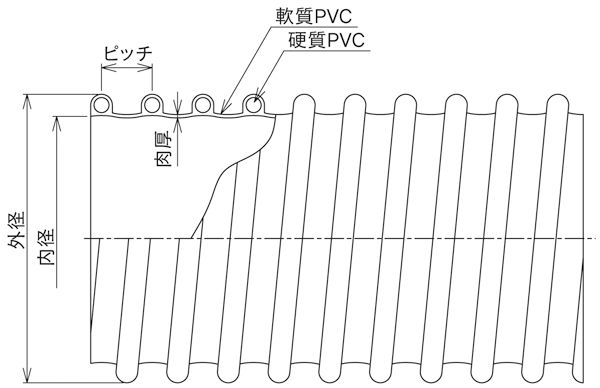

| 呼び | 内径 (mm) | 外径 (mm) | 肉厚 (mm) | ピッチ (mm) | 標準質量 (g/m) | 許容圧力 常温 (MPa) | 耐負圧力 常温 (MPa) | 許容曲げ半径 常温 (mm) | 定尺 (m) |
|---|---|---|---|---|---|---|---|---|---|
| 25 | 25.4 | 31.4 | 0.8 | 7.4 | 180 | 0.08 | -0.07 | 25 | 50 |
| 32 | 31.8 | 38.0 | 0.8 | 8.7 | 230 | 0.07 | -0.07 | 32 | 50 |
| 38 | 38.2 | 44.5 | 0.8 | 9.3 | 270 | 0.06 | -0.06 | 40 | 50 |
| 50 | 50.8 | 57.8 | 0.8 | 11.2 | 370 | 0.05 | -0.04 | 50 | 50 |
| 65 | 63.5 | 71.7 | 0.8 | 12.3 | 520 | 0.04 | -0.04 | 70 | 50 |
| 75 | 76.2 | 84.6 | 0.8 | 15.0 | 620 | 0.04 | -0.03 | 80 | 30 |
| 90 | 88.9 | 97.7 | 0.8 | 16.0 | 780 | 0.04 | -0.02 | 100 | 30 |
| 100 | 101.6 | 110.8 | 0.8 | 17.0 | 880 | 0.04 | -0.02 | 115 | 30 |
| 125 | 126.5 | 138.0 | 0.8 | 19.0 | 1,160 | 0.04 | -0.02 | 145 | 20 |
| 150 | 152.2 | 165.4 | 0.8 | 20.3 | 1,800 | 0.04 | -0.02 | 175 | 20 |
| 175 | 177.8 | 191.0 | 0.8 | 21.5 | 2,000 | 0.04 | -0.01 | 190 | 20 |
| 200 | 203.2 | 217.2 | 0.8 | 23.0 | 2,260 | 0.04 | -0.01 | 210 | 20 |
| 225 | 228.6 | 243.1 | 1.1 | 24.0 | 2,550 | 0.03 | -0.01 | 240 | 10 |
| 250 | 254.0 | 268.5 | 1.1 | 24.0 | 2,850 | 0.03 | -0.005 | 270 | 10 |
| 275 | 280.0 | 295.0 | 1.1 | 27.0 | 3,150 | 0.03 | -0.005 | 315 | 10 |
| 300 | 304.0 | 320.5 | 1.1 | 27.5 | 3,400 | 0.03 | -0.005 | 380 | 10 |
/
※1.使用温度範囲は、-10〜50℃を目安にしてください（連続使用の場合は40℃以下としてください）。
※2.口元カフスはこちらをご参照ください。 ＞＞＞付属品ページへ
