バンナー®A型
耐摩耗性に加え、ワイヤー入りで耐熱性にも優れた主にデリバリー用のホースです。
導電性ゴムを配合により帯電防止効果があります。
バンナーTMシリーズの薄肉使用、柔軟性に優れています。
機能・特長
耐摩耗性
帯電防止効果
軽量・柔軟
外面滑り性
銅線入り
左巻き
標準仕様および性能

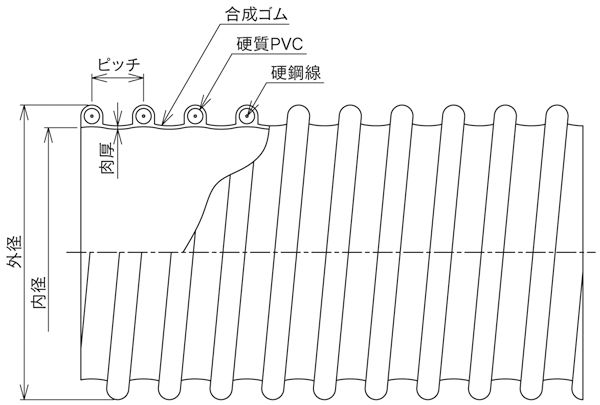

| 呼び | 内径 (mm) | 外径 (mm) | 肉厚 (mm) | ピッチ (mm) | 標準質量 (g/m) | 許容圧力 常温 (MPa) | 耐負圧力 常温 (MPa) | 許容曲げ半径 常温 (mm) | 定尺 (m) |
|---|---|---|---|---|---|---|---|---|---|
| 25 | 25.4 | 32.9 | 1.2 | 7.5 | 300 | 0.15 | -0.07 | 25 | 20,50 |
| 32 | 31.8 | 39.3 | 1.2 | 9.0 | 320 | 0.10 | -0.07 | 40 | 20,50 |
| 38 | 38.2 | 47.2 | 1.2 | 9.0 | 430 | 0.08 | -0.07 | 45 | 20,50 |
| 50 | 50.8 | 59.7 | 1.2 | 12.0 | 520 | 0.08 | -0.06 | 50 | 20,50 |
| 65 | 63.5 | 72.4 | 1.2 | 12.0 | 710 | 0.07 | -0.05 | 65 | 20,50 |
| 75 | 76.2 | 86.0 | 1.2 | 15.0 | 830 | 0.06 | -0.04 | 75 | 20,50 |
| 90 | 88.9 | 99.7 | 1.2 | 16.0 | 990 | 0.05 | -0.03 | 90 | 20 |
| 100 | 101.6 | 111.6 | 1.2 | 16.0 | 1,130 | 0.05 | -0.02 | 100 | 20 |
| 125 | 131.3 | 144.8 | 1.3 | 24.0 | 1,740 | 0.05 | -0.02 | 130 | 20 |
| 150 | 156.3 | 169.8 | 1.3 | 24.0 | 2,000 | 0.05 | -0.02 | 170 | 20 |
| 175 | 181.8 | 197.8 | 1.3 | 26.5 | 2,750 | 0.04 | -0.02 | 210 | 20 |
| 200 | 207.8 | 223.8 | 1.3 | 26.5 | 3,100 | 0.04 | -0.01 | 245 | 20 |
| 250 | 258.0 | 274.0 | 1.5 | 27.5 | 4,380 | 0.04 | -0.01 | 310 | 10 |
| 300 | 308.0 | 328.5 | 1.5 | 29.0 | 5,760 | 0.04 | -0.01 | 500 | 10 |
/
※1.使用温度範囲は、-30〜80℃を目安にしてください。
※2.口元カフスはこちらをご参照ください。 ＞＞＞付属品ページへ
