バンナー®BL-R型
補強繊維入りの耐圧タイプ、外面ジャバラ構造で耐摩耗性に優れた
デリバリー・サクション兼用ホースです。
土木用途、泥水の吸排水から砂利採取、耐摩耗用途を必要とするシーンで
幅広く活躍しています。
機能・特長
耐圧1.0Mpa
耐摩耗性
補強繊維入り
右巻き

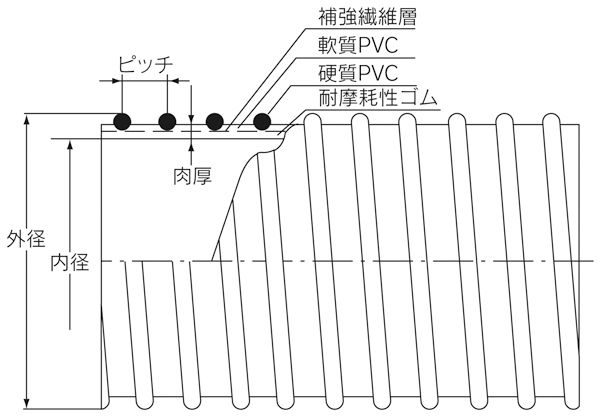

標準仕様および性能
| 呼び | 内径 (mm) | 外径 (mm) | 肉厚 (mm) | ピッチ (mm) | 標準質量 (g/m) | 許容圧力 常温 (MPa) | 耐負圧力 常温 (MPa) | 許容曲げ半径 常温 (mm) | 定尺 (m) |
|---|---|---|---|---|---|---|---|---|---|
| 50 | 50.8 | 69.5 | 5.8 | 10.0 | 1,760 | 1.00 | -0.10 | 600 | 20,50 |
| 65 | 63.5 | 86.0 | 5.8 | 14.3 | 2,320 | 1.00 | -0.10 | 750 | 20,50 |
| 75 | 76.2 | 99.5 | 5.8 | 15.1 | 2,860 | 1.00 | -0.10 | 750 | 20,50 |
| 100 | 101.6 | 129.0 | 6.1 | 17.0 | 4,520 | 1.00 | -0.10 | 1,250 | 20,50 |
| 125 | 127.0 | 159.5 | 7.5 | 22.0 | 6,310 | 1.00 | -0.10 | 1,700 | 20 |
| 150 | 152.4 | 187.5 | 8.5 | 22.0 | 8,000 | 1.00 | -0.10 | 2,000 | 20 |
| 200 | 203.2 | 247.5 | 9.5 | 25.0 | 13,700 | 1.00 | -0.10 | 2,250 | 10,20 |
| 250 | 256.0 | 303.0 | 10.5 | 25.5 | 19,200 | 0.70 | -0.10 | 4,750 | 5 |
/
※1.使用温度範囲は、-10〜50℃を目安にしてください（連続使用の場合は40℃以下としてください）。
※2.標準継手金具（JIS10Kフランジ型、ビクトリックS型）、Rパワーバンド等を用意しています。
※3. 外筒加締は許容圧力で使用可能ですが、バンド締め（抜け防止付き）の場合は許容圧力の70％以下でご使用ください
