DS-3型 全透明
外面ジャバラ構造により柔軟性を実現、オール透明で輸送物の視認性に優れた
デリバリー・サクション兼用ホースです。
土木・かんがい用途等で幅広く活躍しています。
〝ネオライト〟〝ネオパール〟に比べ柔軟性に優れています。
機能・特長
カットマーク付
左巻き

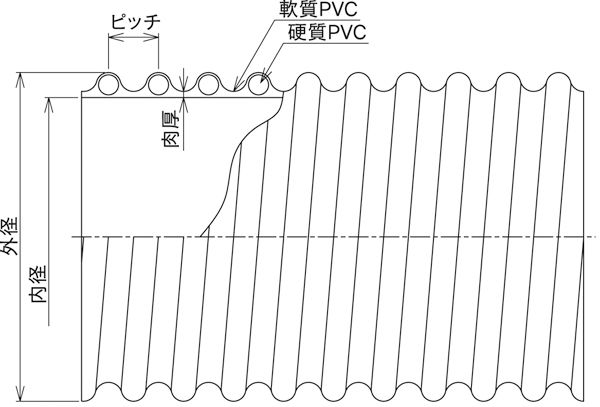

標準仕様および性能
| 呼び | 内径 (mm) | 外径 (mm) | 肉厚 (mm) | ピッチ (mm) | 標準質量 (g/m) | 許容圧力 常温 (MPa) | 耐負圧力 常温 (MPa) | 許容曲げ半径 常温 (mm) | 定尺 (m) |
|---|---|---|---|---|---|---|---|---|---|
| 25 | 25.4 | 33.0 | 1.9 | 7.5 | 300 | 0.20 | -0.10 | 110 | 50 |
| 32 | 31.8 | 40.0 | 1.9 | 8.4 | 400 | 0.20 | -0.10 | 120 | 50 |
| 38 | 38.2 | 47.5 | 1.9 | 10.0 | 500 | 0.20 | -0.10 | 140 | 50 |
| 50 | 50.8 | 60.0 | 2.0 | 10.2 | 710 | 0.20 | -0.10 | 170 | 50 |
| 65 | 63.5 | 75.0 | 2.3 | 13.3 | 1,000 | 0.20 | -0.10 | 200 | 20,50 |
| 75 | 76.2 | 89.0 | 2.9 | 13.9 | 1,370 | 0.20 | -0.10 | 210 | 20,50 |
| 90 | 88.9 | 105.2 | 3.7 | 16.2 | 2,100 | 0.20 | -0.10 | 300 | 20 |
| 100 | 101.6 | 118.6 | 4.0 | 17.2 | 2,500 | 0.15 | -0.10 | 350 | 20 |
| 125 | 127.0 | 152.2 | 4.3 | 22.0 | 4,200 | 0.10 | -0.10 | 630 | 20 |
| 150 | 152.4 | 180.5 | 5.0 | 26.5 | 5,700 | 0.10 | -0.10 | 840 | 20 |
/
※1.使用温度範囲は、-10〜50℃を目安にしてください（連続使用の場合は40℃以下としてください）。
