制振グレード
衝撃を吸収して振動を減衰
特定の温度領域で衝撃を吸収し、振動を減衰。振動による騒音も低減できます。
動画で見る素材の特長

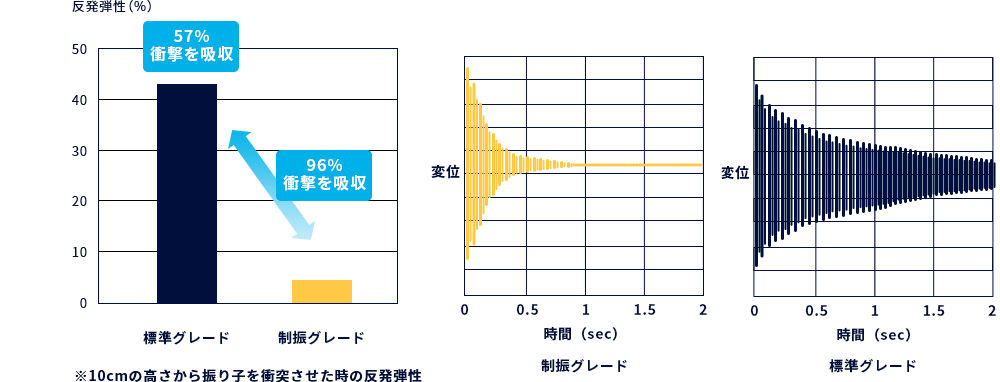

硬い材料と組み合わせて振動を減衰できます

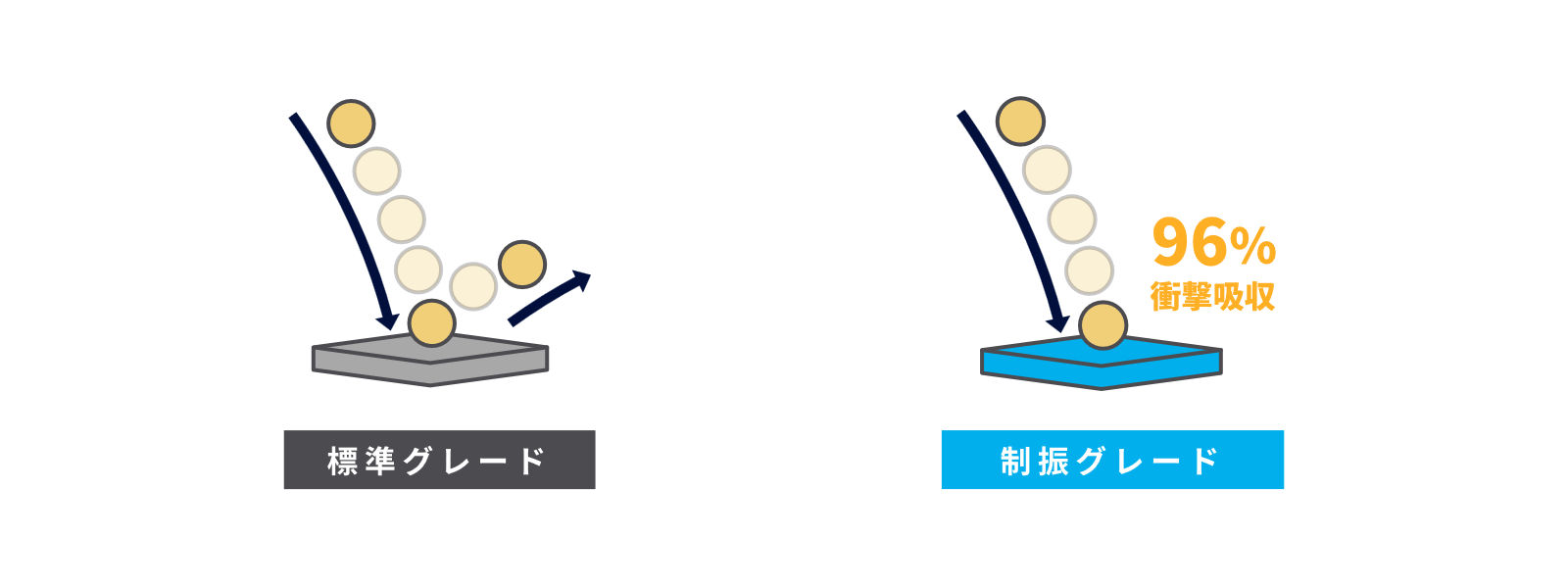

衝撃音を低減します
CASE 応用例
物性表
制振グレード
| 項目 | 単位 | 制振グレード DA | 制振グレード DB | 標準グレード | 試験方法 |
|---|---|---|---|---|---|
| 硬さ （タイプA） | - | 38 | 44 | 44 | JIS K6253-3 参考 |
| MFR （230℃, 2.16kg） | g/10min | ｰ注1） | 23.8 | 24.1 | JIS K7210-1 参考 |
| 比重 | - | 1.11 | 1.09 | 0.89 | JIS K7112参考 水中置換法 |
| 引張強さ | MPa | 4.8 | 8.50 | 10.4 | JIS K6251 3号ダンベル 引張速度 500mm/min |
| 切断時伸び | ％ | 560 | 880 | 1030 | |
| Tanδピークトップ (温度) | - - | 0.70 （-10℃） | 0.98 （22℃） | 0.60 （-40℃） | 測定周波数 30Hz |
| 反発弾性 | （％） | 38 | 4 | 43 | リュプケ式 |
| 圧縮永久歪 70℃×22hr | ％ | 35 | 80＜ | 37 | JIS K6262 参考 |
※数値は代表値であり、規格値ではありません。
注1)230 ℃,5㎏条件：2.72g/10min
/
