PC・ABS樹脂接着グレード
PCやABSなどに熱融着可能
PCやABSなどの極性が高い樹脂との熱融着・接着ができます。
また、加硫ゴムでは出来ない2色成形、インサート成形にも対応。
ウレタン（TPU）やポリエステルエラストマー（TPC）にはない柔軟性があります。
動画で見る素材の特長

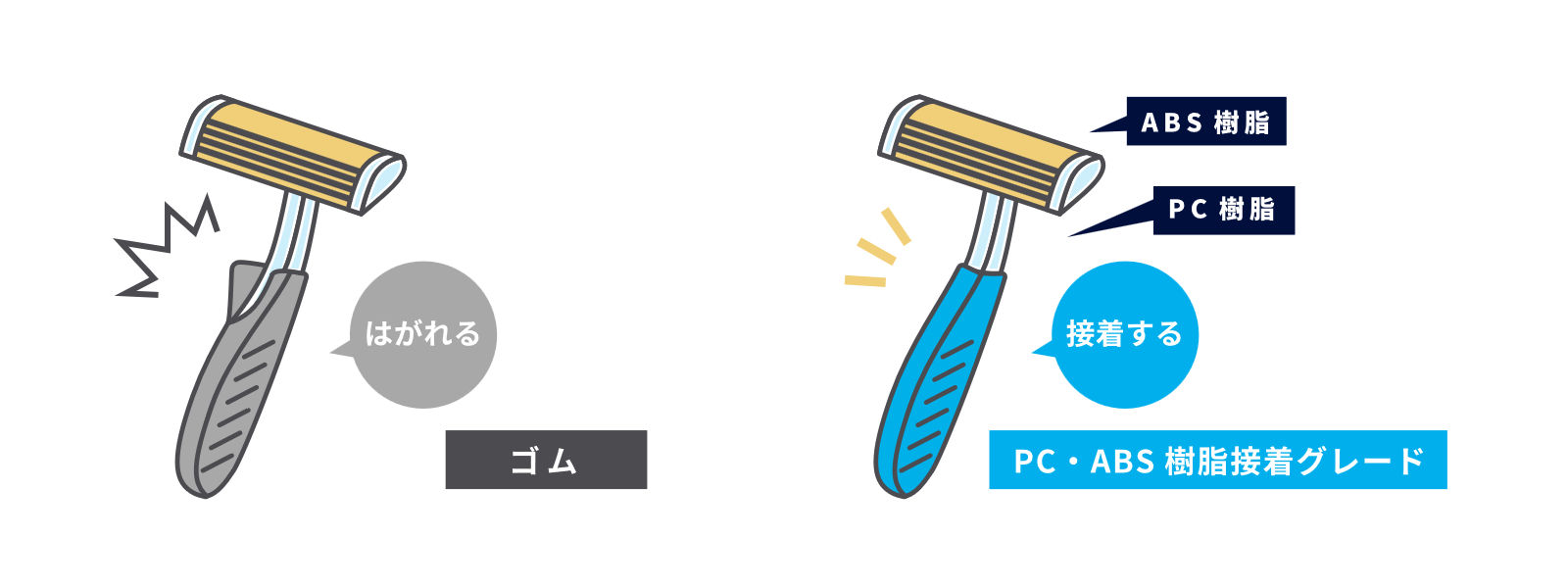

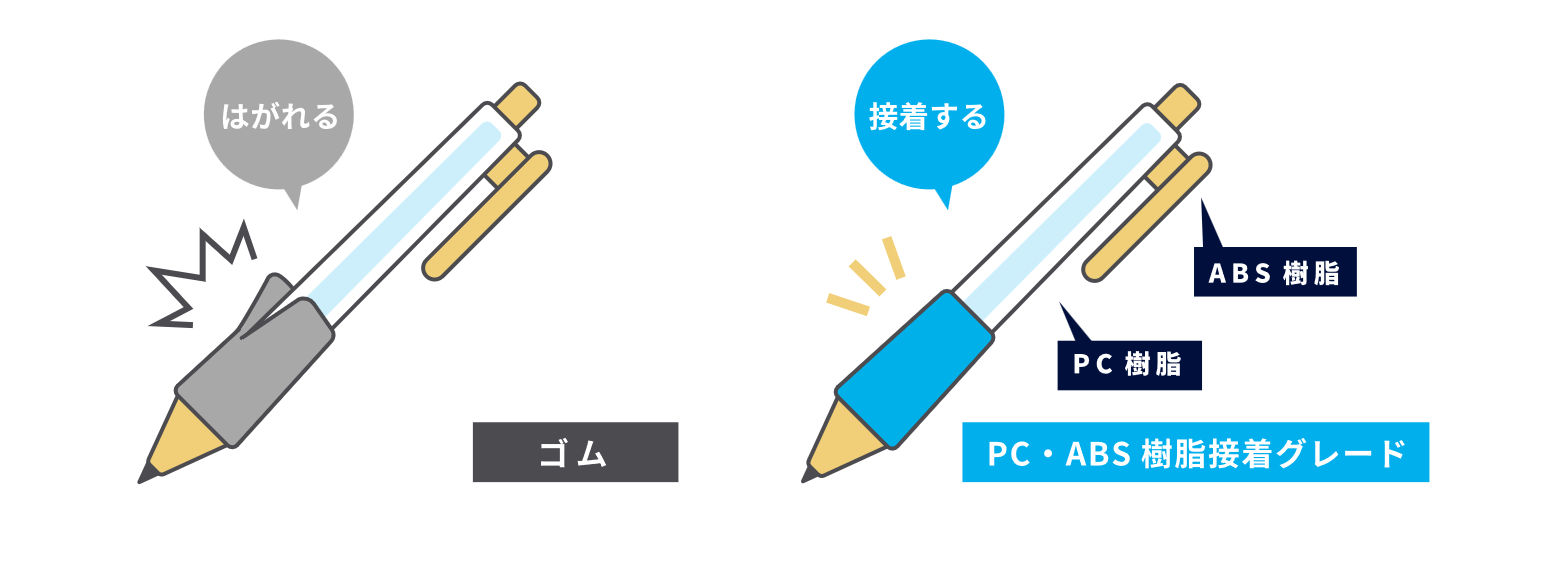

強固に熱融着できます
物性表
PC・ABS樹脂接着グレード
| 項目 | 単位 | PC・ABS樹脂接着グレード | 標準グレード | 試験方法 | ||
|---|---|---|---|---|---|---|
| AA | AB | AC | ||||
| 硬さ （タイプA） | - | 47 | 68 | 68 | 60 | JIS K6253-3 参考 |
| MFR （230℃, 2.16kg） | g/10min | 2.86 | ｰ注1） | 49.5 | 28.9 | JIS K7210-1 参考 |
| 比重 | - | 0.94 | 0.97 | 0.89 | 0.89 | JIS K7112参考 水中置換法 |
| 引張強さ | MPa | 4.20 | 5.00 | 19.6 | 10.3 | JIS K6251 3号ダンベル 引張速度 500mm/min |
| 切断時伸び | ％ | 750 | 470 | 650 | 960 | |
| 接着強度 PC | 〇 | ◎ | ◎ | × | 射出成形温度 230℃ 180°剥離 剥離速度 500mm/min | |
| 接着強度 ABS | 〇 | ◎ | ◎ | × | ||
| 接着強度 PS | 〇 | 〇 | △ | × | ||
| 接着強度 PA6 | × | △ | △ | × | ||
| 接着強度 POM | △ | 〇 | △ | × | ||
| 接着強度 PP | × | × | × | 〇 | ||
/
※数値は代表値であり、規格値ではありません。
※吸湿性がありますので、成形前に80℃で4時間以上乾燥してください。
注1)190 ℃,2.16㎏条件：13.9g/10min
◎：強接着
〇：接着
△：弱接着
×：接着しない
